Как крепить профиль к потолку и чем. Установка подвесов для профилей

Как крепить профиль к потолку и чем. Установка подвесов для профилей

В процессе сборки металлической потолочной конструкции потребуются специальные элементы – подвесы. Следует выбрать правильный крепеж, обеспечивающий прочность каркаса. Важно определить расстояние, через которое подвесы для профиля крепятся к стене.

Разновидности подвесов для профиля

Основные виды подвесов:

• прямые;
• зажимные;
• с тягой;
• стержневые;
• нониус;
• самодельные.

Каждый тип подходит для определенного варианта потолочных конструкций. Чтобы сделать правильный выбор, важно знать их характеристики.

Подвес прямой

Эти конструкции являются самыми простыми в использовании, если нужно прикрепить подвес для профиля к потолку. В зависимости от поверхности, в качестве креплений для этих конструкций используются:

• анкеры;
• дюбель-гвозди;
• саморезы.

Прямые подвесы используют, когда необходимо создать минимальное расстояние (около 100 мм) между обеими поверхностями (основной и монтируемой). Неровности основания при этом не должны быть больше 30 мм.

Зажимные подвесы

Хорошие отзывы заслужили зажимные подвесы. С их помощью можно менять высоту креплений. Но у этих вариантов есть два недостатка:

1. Не подойдут для низких потолков (ниже 2,5 м), так как уменьшают высоту помещения.
2. Плохо выдерживают нагрузки. Их восприимчивость к нагрузкам в 2 раза выше, чем у прямых.

Подвес с тягой

Этот вариант не используют для простых домов и квартир. Его применяют в помещениях, где высота потолка очень большая. Например:

• банкетные залы;
• торговые центры;
• склады.

Подвес сделан из проволоки 0,4 см в диаметре. На одном из ее концов расположена петля. Она необходима для фиксации конструкции к основе. В качестве крепежа используются анкерные болты или саморезы. Вторую сторону проволоки фиксируют в зажиме. Длина подвеса для профилей варьируется от 500 до 1000 мм. Но если необходимо уменьшить ее, обрезают лишнее, чтобы получить необходимую высоту.

Этот тип конструкции подойдет для работы с CD-профилями. Последний используется в каркасах для навесных потолков. Подвес способен выдерживать нагрузку до 25 кг.

Стержневой подвес

Его часто используются в жилых помещениях при монтаже натяжного потолка. Но у креплений низкая жесткость. Конструкции делаются из прочной стальной проволоки диаметром от 0,3 до 0,6 см и пружин. В процессе монтажа подвесной конструкции один конец проволоки прикрепляют к основному потолку, а другой к элементам каркаса. Расстояние между поверхностями равняется длине проволоки. Если регулировать длину последней, можно варьировать высоту натяжного потолка.

Какими дюбелями крепить профиль к потолку. Виды профилей

• CD — потолочный профиль 60х27 (ПП). Он несет основную нагрузку и удерживает вес готовой конструкции. Такой профиль имеет боковые перегородки повышенной жесткости. Его применяют для отделки стен и потолков.

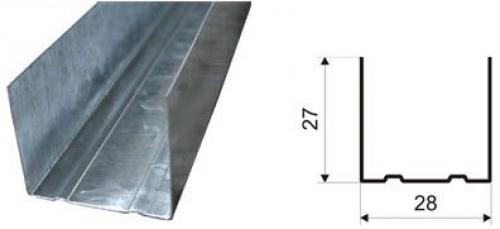

• Направляющий профиль 27х28 . Этот вспомогательный профиль предназначен для крепления листов конструкции. Он задает плоскости будущих изделий. Его используют как для соединения каркаса с поверхностями, так и для сопряжения разных плоскостей конструкции.
• UW — направляющий профиль 50х40 , 75х40, 100х40 (ПН) используется для создания перегородок. ПН монтируется к потолку и полу, прилегающим к простенку.
• CW — стоечный профиль 50х50 , 75х50, 100х50 (ПС), усиливает каркас перегородок. Его устанавливают вертикально. ГКЛ крепятся к нему с обеих сторон.
• Арочный профиль. Это специальные изогнутые профили выпуклой и вогнутой формы. Профиль этого типа используют для создания сложных конструкций плавной формы, со всевозможными изгибами.

Металлические профили монтируются с помощью дополнительных крепежных элементов:

• Двухуровневый соединитель CD-профиля скрепляет перпендикулярные профили разных уровней. Для монтажа этой детали придается форма буквы «П».
• Соединитель одноуровневый, называемый также «крабом», используют для соединения поперечных перемычек одного уровня методом крест-накрест. При установке в профиль он защелкивается и затем закрепляется саморезами. Для одного соединения может потребоваться 8 саморезов.

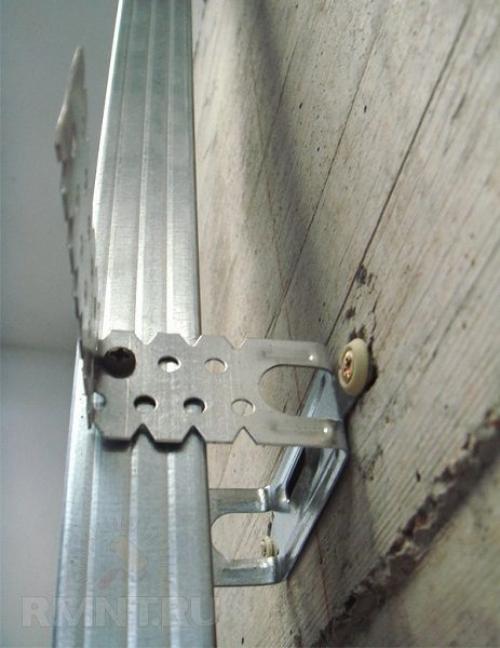

• Прямые подвесы для CD - это металлические пластины. При креплении им также придают форму «П». Они используются для подвесных потолков. Средний отрезок пластины крепится к поверхности, а с помощью загнутых краев фиксируют профиль.
• Анкерный подвес тоже предназначен для крепления CD профиля к потолку. Его используют, когда прямой подвес недостаточной длины. Подвес этого типа вставляется в профиль, при этом его тяга продевается через имеющиеся в пружине специальные отверстия. Тяга может выдерживать до 25 кг нагрузки.
• Удлинитель для CD профиля (продольный соединитель) применяют для удлинения несущего профиля. Он соединяется с профилем саморезами.
• Соединитель угловой также применяется в качестве краба при создании каркаса подвесных потолков одного уровня.
• К капитальным поверхностям, например, потолкам и стенам, конструкция крепится дюбелями, а при помощи саморезов разных типов осуществляют крепеж гипсокартона к металлическим рейкам.

Шаг крепления профиля к потолку. Проектирование

Для этого многого не нужно. Достаточно вооружиться рулеткой, ручкой или карандашом и двойным тетрадным листом в клеточку. В первую очередь нужно измерить длину каждой стены отдельно и периметр в целом. Это необходимо для последующих расчётов нужного количества потолочных профилей и установления размера профиля направляющего.

Затем все замеры переносятся на тетрадный лист схематически с сохранением масштаба. Результатом должен стать чертёж потолка. Далее надо продумать и нанести схематически места прохождения каркаса и креплений подвесов.

При составлении разметки для каркаса надо учесть такие моменты:

• Крепление продольного профиля осуществляется при шаге 40 и 60 см из-за веса гипсокартона. Решение принимается индивидуально. Частота увеличивается пропорционально величине материала. Т.е. тонкому ГКЛ в 9,5 мм достаточно будет шага в 60 см, а более толстому рекомендуется шаг уменьшать до 40 см. Шаг рекомендуется выставлять цифрами, кратными ширине листа (120 см), это существенно облегчит расчёты.
• Крепление поперечного профиля лучше делать при шаге 50 см. Такой размер будет кратным длине любого листа гипсокартона и также сделает расчёты проще.

Вариант схемы крепления каркаса гипсокартонного потолка Источник prorab.help

• Сразу же отмечается на схеме разводка электропроводки и местоположение будущего размещения светильников.

Расчёты по необходимым материалам

Расчёты довольно просты и по силам даже школьнику. Но проводить их нужно, чтобы не тратить лишние средства на материалы.

• Для определения количества направляющих планок, которые будут крепиться к стенам под потолком, и служить опорой каркасу, нужно длину периметра помещения разделить на длину профиля. Условно, если периметр составляет 22,4 м, а длина профиля – 3 м, то понадобится 7,47 шт. профиля. Соответственно следует купить 8 планок.
• Для определения количества линий продольных и поперечных профилей необходимо длину и ширину помещения по очереди разделить на размер шага продольного и поперечного профилей соответственно и отнять единицу. Полученную цифру округлить в большую сторону. Условно, длину помещения в 5,6 м делим на шаг в 0,6 м и отнимаем единицу. Полученный результат 8,33 округляем до 9. Аналогично поступаем с шириной помещения, только подставляем наш 0,5 м.

Детали для крепления потолка из гипсокартона Источник yandex.net

Арка из гипсокартона на любой вкус – как сделать красиво и быстро

• Для определения общей длины потолочного профиля следует длину помещения умножить на полученное количество линий (описано выше), затем ширину также умножить на второе число линий. Результаты этих двух умножений сложить. Полученная цифра и будет общей длиной необходимого профиля.
• Так как длина профиля меньше длины комнаты, то соединить части каркаса можно с помощью крабов. Для определения нужного количества этих крабов достаточно посчитать число пересечений продольных профилей с поперечными.
• Далее нужно рассчитать необходимое количество листов гипсокартона.
• Также по схеме желательно подсчитать нужное количество прямых подвесов, дюбелей-саморезов, шурупов самонарезающих и саморезов.

Нанесение разметки по потолку и стенам

Взяв в помощь гидро- или лазерный уровень, следует определить самую низкую точку потолка. От неё нужно отмерить расстояние в 5 см (если планируется потолок из гипсокартона с подсветкой, то и все 10 см) и нанести линию будущего потолка на стены.

По этой линии нужно проставить отметки для прокладки продольного профиля с интервалом в 60 см (или 40) на одной стенке. На противоположной стене провести аналогичные действия и соединить полученные точки в линии. В результате получится несколько параллельных друг с другом и смежными стенами линий, отстоящих между собой на 60 (40) см.

Подобную работу провести и со второй парой стен, только шаг изменить на 50 см.

Как крепить к потолку. Крепление к потолку различных конструкций

При выполнении отделочных работ жилого помещения или установке каких-либо приспособлений для комфортного проживания требуется знать, какими способами можно выполнить крепление к потолку тех или иных элементов. Рассмотрим самые популярные крепежные элементы, правила выбора крепежей и способы их установки более подробно.

Устройства для фиксации различных конструкций на потолке

Подбор креплений

Потолочное крепление побирается в зависимости от следующих параметров:

• вида крепежного элемента;
• типа потолочного покрытия;
• веса фиксируемой конструкции.

Разберем различные виды крепежных элементов и возможность их установки в тех или иных условиях. Основными видами крепежей для потолка являются:

• саморезы;
• анкерные болты;
• подвесы;
• кронштейны.

Правила выбора саморезов

Самый простой способ крепления конструкций – это использование саморезов.

Саморезы по предназначению разделяются на два вида:

• саморезы по дереву;
• саморезы по металлу.

Саморезы, предназначенные для дерева, используются исключительно при фиксации элементов небольшого веса на деревянные потолочные перекрытия (например, в дачных домах). Крепежные элементы бывают трех видов:

1. стандартные с разным шагом резьбы. Если саморезы имеют черный цвет, то металл, из которого они сделаны, каленый (более прочный). Саморезы желтого и серого цветов менее прочны, так как материал не подвергался закалке;

Стандартный крепежный элемент для деревянных поверхностей

1. оснащенные пресс-шайбой. Такие саморезы отличаются меньшими размерами, но за счет увеличения площади фиксации способны выдерживать более сильную нагрузку;

Крепеж по дереву для более тяжелых изделий

1. оснащенные шестигранной головкой. Саморезы с головкой закручиваются гаечным ключом. Они более прочные, но перед установкой требуется сверление отверстий.

Крепежи для дерева с шестигранной головкой

Если требуется произвести крепление к металлической поверхности потолка, то используются саморезы по металлу. Крепежи для металлических поверхностей бывают:

• стандартными с частым шагом резьбового наконечника. Используются для фиксации к металлу, толщина которого не превышает 0,7 мм;

Стандартные крепления к металлической поверхности

• оснащенными специальным наконечником, который позволяет закрепить изделие без предварительной сверловки. Изделия могут быть использованы для любых поверхностей.

Крепежный элемент, устанавливаемый без сверления

При выборе размеров саморезов следует учитывать вес закрепляемой конструкции. Чем больше вес, тем большей длины должен быть крепеж.

Если потолок, к которому требуется закрепить какое-либо приспособление, изготовлен из, то применяются саморезы, дополненные дюбелями, так как вкрутить в кирпич (бетон) крепежный элемент без дюбеля не получится.

Крепежи для фиксации к бетону или кирпичу

Использование анкерных болтов

Если требуется закрепить конструкции, отличающиеся большим весом, то применяются специальные анкерные болты, которые могут быть следующих видов:

• с шестигранной головкой. Крепежные устройства отличаются простотой монтажа и могут быть использованы для фиксации различных конструкций, например, гипсокартона;

Устройства для крепления тяжелых конструкций

• анкеры-клины. Используются для фиксации подвесных конструкций (например, карниза). Просты в использовании, отличаются невысокой стоимостью и прочностью;

Болты с клиньями для надежной фиксации

• анкера с крюками. Применяются при необходимости подвешивания к потолку различных предметов. Например, для боксерской груши. Стоимость таких изделий выше, но отсутствие необходимости оснащения крепежного элемента дополнительными конструкциями полностью перекрывает этот отрицательный фактор;

Крепеж для подвешивания тяжелых приспособлений

• анкер с цангой. Крепление используется в случае необходимости подвешивания тяжелых конструкций к основанию потолка через его отделку. Например, при помощи такого устройства можно прикрепить к основанию потолка через натяжное полотно телевизор.

Элемент для крепления к основанию потолка

Анкерные болты с резьбой можно выкрутить и затем установить на прежнее место, а анкеры, которые забиваются в потолок, являются одноразовыми.

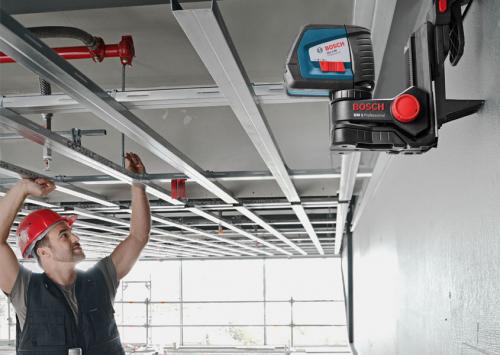

Монтаж профиля для гипсокартона на потолок. Виды каркаса

По структуре расположения профилей, различают следующие виды оснований:

• Ячеистые — когда профили и сопутствующие им перемычки образуют одноразмерные ячейки — 60×60. Подходит такой вид монтажа навесного каркаса, для тех, кто сомневается в том, что сможет своими руками установить надежный простой остов под гипсокартон. Он выйдет несколько дороже по стоимости, но его легко монтировать и практически не нужно рассчитывать несущие свойства. Также, такая конструкция очень прочная;
• Поперечные — когда листы ГКЛ крепятся исключительно к поперечным профилям. Однако выполнять такие работы стоит лишь тогда, когда мастер уверен в своих расчетах и силах.

По количеству ярусов, можно сделать каркас:

• Одноуровневым — самым простым по сборке, а также расположению профилей, так как в этом случае, все они будут находиться в единой плоскости;
• Многоуровневым — более сложным в монтаже, так как придется устанавливать и рассчитывать сразу 2 или несколько ярусов остова. при этом многоуровневой также называют независимую конструкцию, когда монтируемая площадь не вся покрыта ГКЛ. То есть, можно прикрепить задуманные элементы к базовому потолку, не обшивая его полностью, а лишь частично закрывая геометрической фигурой;
• С коробом — фактически, это та же двухуровневая конструкция, только выступающие на 2 линию элементы чаще прямоугольного периметрального типа, обычно применяются в качестве маскировочных для проводки, сокрытия других коммуникаций. Также монтаж короба из гипсокартона на потолке может быть выполнен исключительно с декоративным замыслом, например, при монтаже по периметру подсветки.

Как крепить профиль для гипсокартона. Этап 2 – крепление направляющего профиля

Когда у вас поверхность размечена, можно приступать к следующей части работ – креплению направляющего профиля, который маркируется ПН или UD и имеет размеры 27х28 мм. Элементы изготавливаются из листовой стали толщиной 0,4-0,7 мм, для работы берите варианты не менее 0,5 мм.

Направляющий профиль необходим для создания каркаса под будущую стену по всему периметру

Чтобы выполнить работу, нужен целый набор материалов и приспособлений:

Инструменты	Описание
Профиль пристенный	Количество определяется просто: вам нужно сложить длину всех поверхностей, на которых профиль будет укладываться. Естественно, всегда стоит брать с небольшим запасом, так как в процессе могут получиться отходы
Крепеж	Для крепления профиля к деревянным основаниям используются саморезы длиной от 25 мм, а если у вас стены из бетона или кирпича, то лучше всего применять дюбель-гвозди 6х40 мм
Перфоратор или шуруповерт	При использовании дюбель-гвоздей необходимо предварительно сверлить отверстия, а если вы будете работать саморезами, то закручивать их проще и быстрее всего с помощью шуруповерта

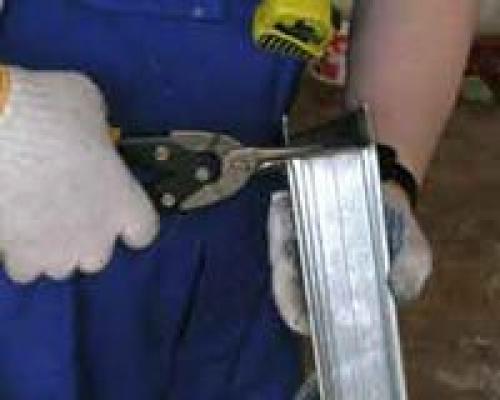

Ножницы по металлу	Резать профиль на куски требуемого размера проще всего с помощью обычных ножниц по металлу. Если у вас их нет, то проще всего купить простейший вариант, тем более что цена невысокая, а ножницы послужат вам еще много лет

Ножницы отлично режут профиль для гипсокартона

Если все необходимое есть под рукой, то можно приступать к работам:

• Для начала необходимо приложить профиль по линии (она может проходить как с наружной, так и с внутренней части профиля, тут все зависит от того, что удобно вам) и разметить места сверления отверстий под крепеж. Дюбеля должны располагаться с шагом в 40-60 см, все зависит от прочности основания. Если отверстий в профиле нет, то просверлите их самостоятельно, с этой работой справится и шуруповерт;

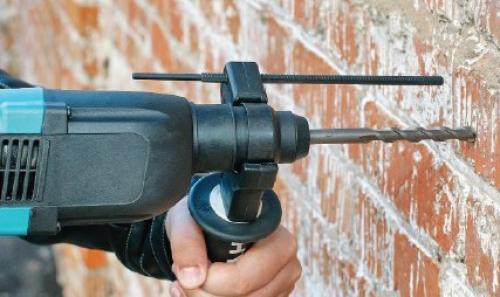

• Сверление отверстий производится с помощью бура с длиной рабочей части не менее 50 мм. Если у вас более длинный элемент, то, чтобы видеть ориентир при работе, я советую наклеить на бур изоленту или малярный скотч, так вы будете постоянно контролировать правильную глубину, и не будете постоянно отвлекаться на данный аспект;

Если на перфораторе есть ограничительная линейка, то нужно просто выставить ее в требуемое положение

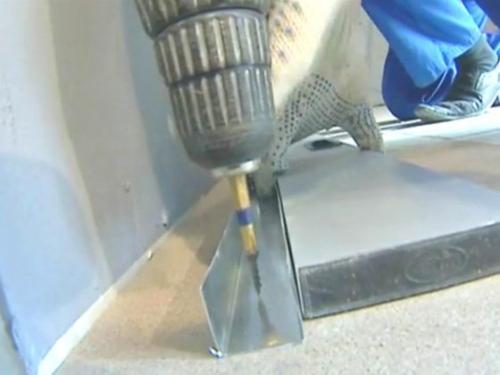

• Крепление профиля к стене под гипсокартон происходит очень быстро. Если используются саморезы, то они просто вкручиваются в поверхность, а если дюбель-гвозди, то вначале в отверстие вставляется пластиковая пробка, а затем забивается ударный шуруп. Естественно, элемент должен быть зафиксирован намертво;

При креплении саморезами даже отверстия сверлить не нужно, метизы легко проходят и через металл

• Следующий кусок можно соединять с помощью зарезки краев, но я обычно просто вплотную располагаю элементы и так их закрепляю . Направляющий профиль не предназначен для высоких нагрузок, поэтому не нужно его скреплять, не слушайте тех, кто утверждает обратное, жесткость конструкции обеспечивается совершенно другими элементами;
• Резка профиля проводится очень легко: проводятся замеры, после чего профиль размечается с помощью фломастера. Затем нужно ножницами по металлу надрезать боковые стенки до самого основания, после чего перегнуть элемент и отрезать его до конца;

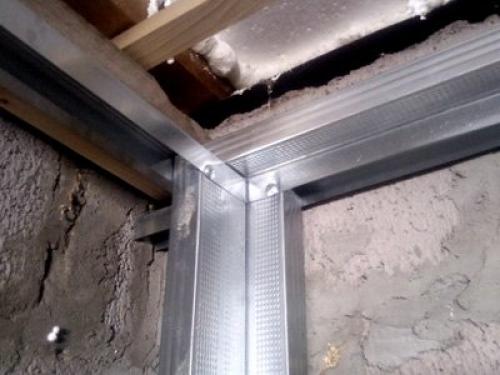

Если вы обшиваете прилегающие друг к другу стены и хотите усилить угловое соединение, то на этапе сборки направляющей конструкции в углу закрепляются два основных профиля так, как это показано на фото ниже. Такая система намного прочнее стандартных вариантов.

Угловые соединения требуют особого внимания

• Система крепится по всему периметру, главное – чтобы все профиля располагались по линии, так как от них и зависит плоскость будущей стены, любые просчеты приведут к множеству проблем в дальнейшем.

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/krepim-potolochnye-napravlyayushchie-profilya-k-stene-tehnologiya-krepleniya-potolochnyh

Монтаж профиля на потолок для пластика. Подвесная конструкция

Для монтажа потребуется сначала полная разметка с расположением элементов каркаса , учитывая направляющие и потолочные профили. Крепление будет производиться к стенам по периметру направляющих конструкций, а между ними в виде полос или квадратов – потолочный профиль, который также скрепляется «крабами» и крепится на дополнительные подвесы. Монтаж этих элементов выполняется первым, а только потом переходят к сборке несущей конструкции.

Как самому собрать каркас?

Дляможет применяться каркас из разных профилей:

• пластиковых;
• металлических;
• из деревянных реек.

Для фиксации пластикового каркаса требуется крепление элементов с шагом не более 0,25-0,3 м , поскольку элементы при достаточной прочности не обеспечат конструкции такую же силу крепления, как металлический или деревянный аналог. Для других типов направляющих и потолочных элементов допускается шаг 0,6-0,8 м. Дополнительные перемычки монтируются в местах установки осветительных навесных приборов. Для деревянных каркасов в случае неплотного прилегания к поверхности потолка устанавливаются деревянные клинья-подкладки. Разметка каркаса выполняется в следующем порядке :

1. Фиксируется высота потолка по центру комнаты и всех углов.
2. Наиболее низкая точка будет отправной: её необходимо спроецировать на стену. По уровню прокладывается ровная линия, которую принимают за основную отметку.
3. По периметру смазанным мелом шнуром отбивается линия, по которой к стенам будет примыкать конструкция из несущих профилей.

Важно

Поскольку для фиксации подвесов на потолке будет использоваться перфоратор для сверления углублений, необходимо проверить отсутствие электропроводки специальным прибором – детектором.

Крепление каркаса выполняют по следующей схеме :
На данном этапе прокладывается электропроводка в специальную гофру и разводится к местам установки светильников. Предлагаем посмотреть как правильно делать каркас под пластиковые панели на потолке::
Если панели необходимо обрезать до нужной длины, то эта операция выполняется перед их монтажом на каркас. Для этого используется специальный нож, по конструкции напоминающий канцелярский, но с более широким лезвием., тогда достаточно замера длины только по одной стороне панели. Для фиксации на несущий каркас используются саморезы. Для плотного расположения панелей используют резиновую киянку или молоток с полиуретановыми насадками, чтобы не повредить элемент. Полотна слегка пристукиваются — так они войдут в пазы предыдущей полосы плотнее.по внутреннему диаметру осветителя. Все планки монтируются аналогичным способом. Предлагаем посмотреть наглядное видео про:Операция выполняется с особой осторожностью, поскольку может потребоваться подрезание полотна вдоль. Это более трудоёмкий процесс: требует терпения, хорошей координации.

Как крепить профиль к полу. Монтаж на профиль

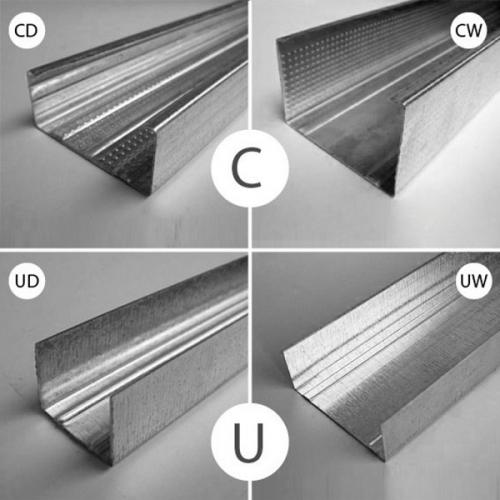

Отечественный рынок предлагает следующие типы профиля:

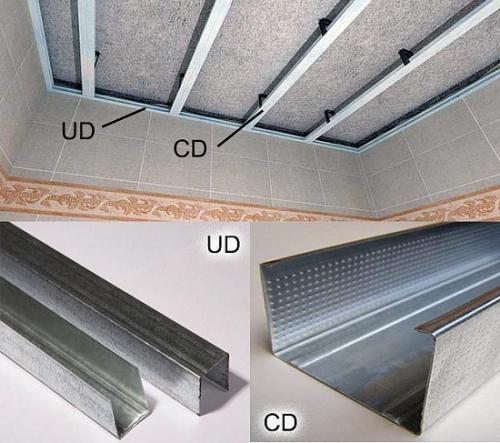

• Направляющий П-образный UD-27.
• Каркасный CD-60.
• Направляющий для стоек UW-40. Возможные варианты поперечного сечения – 50, 75, 100 мм.
• Несущие стойки CW-50. Поперечное сечение 50, 75, 100 мм.

Последние два варианта применяют для формирования простенков с нуля, а первые два – для сборки каркаса на готовых стенах.

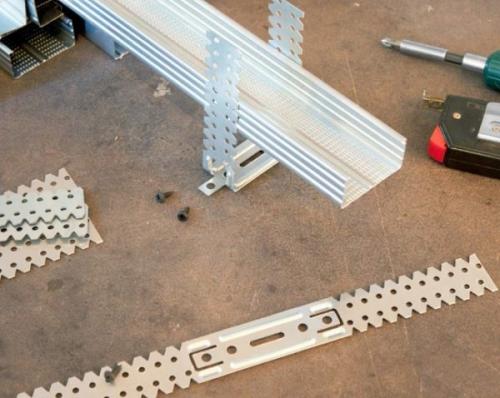

В ходе работ также применяются специальные крепежные элементы:

• «Краб» соединяет между собой каркасный профиль под прямым углом.
• Ленточные кронштейны с отверстиями.

Как выполняется установка обрешетки:

• Разметка периметра комнаты . Лазерным уровнем (или обычным пузырьковым с правилом) проверяются все плоскости помещения. Определяются наиболее выступающие области поверхностей стен. Относительно этих областей под уровень, с соблюдением углов размечаются места крепления каркасного профиля на стены, на пол и потолок наносятся контрольные линии для установки направляющих. Расстояние между стеновыми планками – 60 см, шаг крепежа такой же. Следует учитывать стандартный размер листа (120х250 см) и размечать стену таким образом, чтобы профиль обязательно попадал в места стыков ГКЛ.
• Установка направляющих . Согласно разметке на пол и потолок крепят направляющие (UD-27). Фиксация выполняется обычными саморезами (50-70 мм), если основание бетонное, используют дюбеля или другой подходящий крепеж.

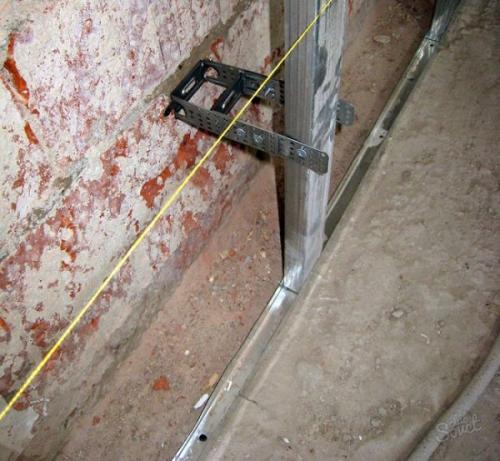

• Монтаж стоек . В направляющие вставляют каркасный профиль (CD-60) и связывают его со стеной ленточными перфорированными кронштейнами. Непосредственно к стене кронштейн фиксируется обычными саморезами, если нужно, через дюбель (в бетон). Между собой направляющий и каркасный профили соединяются специальными саморезами по металлу (блоха). Все работы выполняют, контролируя плоскость конструкции и уровень каждой стойки.

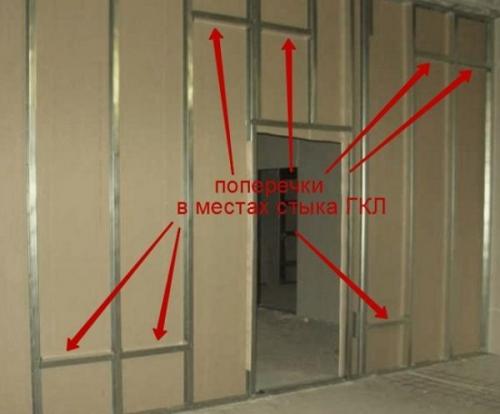

• Установка перемычек . Перемычки нужны для придания каркасу дополнительной жесткости и обеспечения опоры для стыков листов гипсокартона. Делают перемычки из каркасного профиля (CD-60), для этого в местах примыкания к стоевым в нем срезают (болгаркой или ножницами по металлу) боковые грани. Фиксируют тем же крепежом, что и к стеновым кронштейнам.

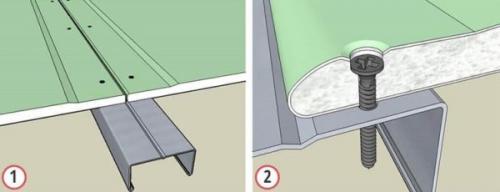

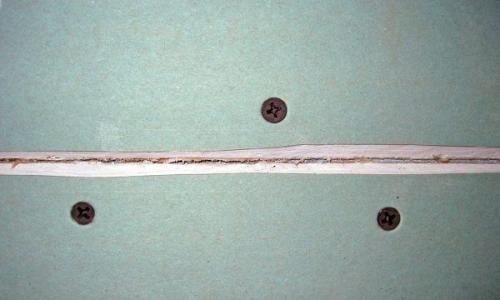

• Обшивка гипсокартоном . Стеновые листы (толщина 12,5 мм) укладывают, начиная от одного из углов, как правило, вертикально. Горизонтальный монтаж также возможен, главное, чтобы на стыках была жесткая опора на профиль. Крепеж выполняется саморезами по металлу таким образом, чтобы шляпка с легка утапливалась в лист (около1 мм). Если утопить больше, головка самореза провалиться и не будет выполнять своей функции. Для удобства в продаже есть специальные биты, ограничивающие глубину погружения. Подрезка листов по краям выполняется обычным ножом, можно обойным. Расстояние между саморезами не больше 40 см в любом перпендикулярном направлении.
