Виды крепежа для гипсокартона. 5 видов крепежа для гипсокартона: какой из них лучше

Виды крепежа для гипсокартона. 5 видов крепежа для гипсокартона: какой из них лучше

Кто-то скажет, что для крепления к гипсокартону чего-либо можно обойтись обычными саморезами по металлу, закрутив их в стоечный профиль. Однако на практике такое крепление не отличается надежностью.

Поэтому целесообразнее использовать специальные крепления для гипсокартона, которые можно купить в любом строительном магазине.

Существует как минимум пять различных видов крепежа. В связи с этим у многих возникает вопрос: какой из них лучше справляется с нагрузкой?

Рекомендуем к прочтению: как изготовитьдля прутков и полос из металла. Конструкция не самая сложная, и ее может сделать каждый мастер.

Теперь давайте рассмотрим основные виды крепежа для гипсокартона и кратко пробежимся по их характеристикам, а также рассмотрим способы монтажа.

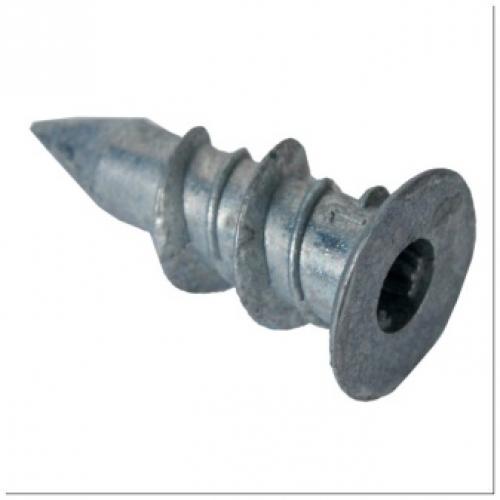

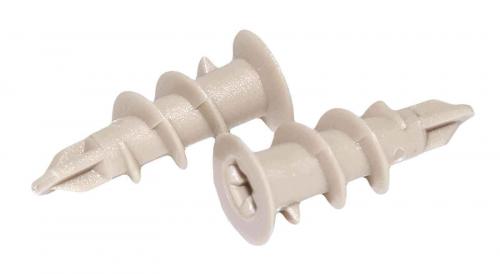

Ввертыши

Данный вид крепежа может быть двух видов: металлическим и нейлоновым. Продаются они как с саморезами в комплекте, так и без них.

Данное крепление при правильном монтаже способно без проблем выдержать нагрузку в 15-20 кг. В большинстве случаев для дома этого более чем достаточно.

Способы монтажа

Ввертыши (как металлические, так и нейлоновые) можно вкрутить в гипсокартон без предварительного засверливания. Но нужно быть аккуратным, чтобы отвертка не соскочила и не травмировала руку.

Менее опытные мастера могут воспользоваться альтернативным способом монтажа.

Сначала с помощью шуруповерта закручиваем в гипсокартон саморез, который идет в комплекте. В направляющее отверстие вкручиваем ввертыш.

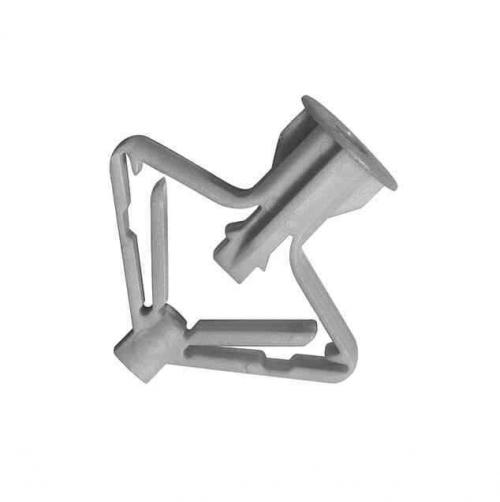

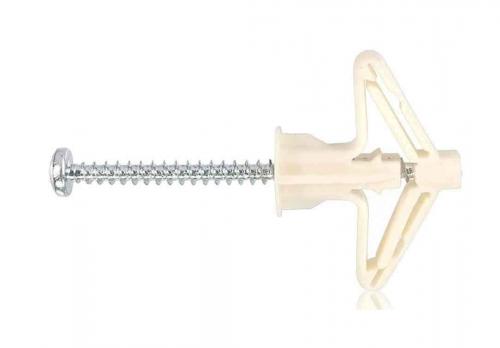

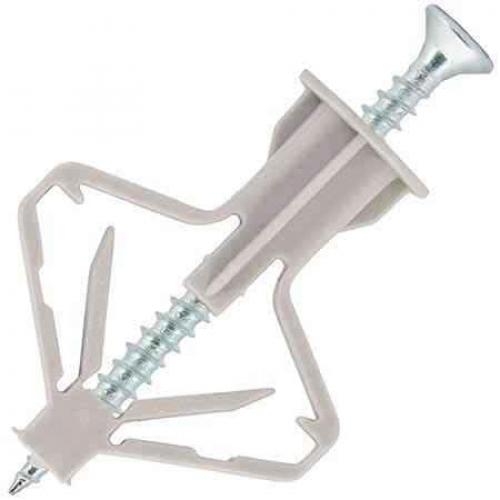

Бабочки

Данный вид крепежа изготавливается из нейлона. В них можно вкрутить как стандартные саморезы, так и другие крепления: шуруп-крюк и шуруп-кольцо (они приобретаются отдельно от крепежа).

Данный тип крепежа, как и в предыдущем случае, способен без проблем выдержать нагрузку в 20 кг.

У бабочки имеются раскладывающиеся лепестки и нераспорные элементы (внутренний и наружный). Выступы на наружной части предотвращают прокручивание крепежа.

Как установить крепеж

Монтаж бабочки очень простой. Сначала сверлим отверстие в гипсокартоне сверлом диаметром 9 мм. Сжимаем лепестки и вставляем бабочку в отверстие.

Потом вкручиваем саморез из комплекта (или приобретенный отдельно), и лепестки прижимаются к тыльной стороне листа гипсокартона.

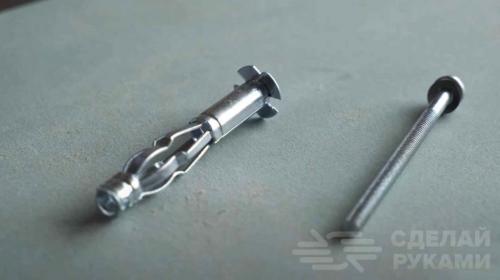

Дюбель Молли

Данный вид крепежа для гипсокартона может быть различной длины и разного диаметра. Изготавливается дюбель Молли из металла.

Этот крепеж более универсален в применении (но не так прост в монтаже), и способен выдерживать нагрузку в 40-50 кг.

Крепеж состоит из гильзы и винта с шайбой. На гильзе имеются две нераспорные части, между которыми расположен распорный элемент.

На «голове» дюбеля имеются так называемые «шипы», которые предотвращают прокручивание.

Способы монтажа дюбеля

Для установки данного вида крепежа необходимо использовать сверло, равное диаметру дюбеля.

Если, например, вы используете крепеж диаметром 8 мм, то сверлим отверстие в гипсокартоне сверлом 8 мм.

Крепеж для гипсокартона металлический. Бабочка

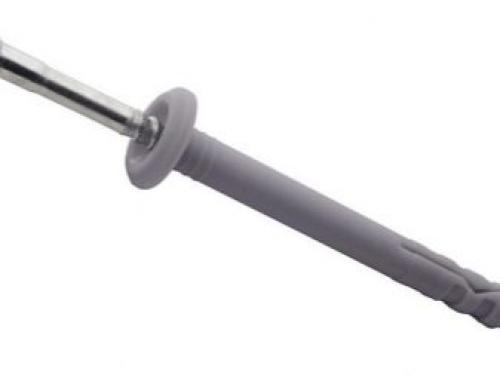

Обжимной тип дюбеля изготавливается из металла или пластика. Здесь стержень поделен на 2 части: погружаемая (с рифленой поверхности для надежной фиксации положения) в гипсокартон и посадочное место для самореза. Связаны элементы между собой двумя лепестками, которые «распускаются» по мере вкручивания шурупа. Также внутри могут иметься упоры закрепленные на свободной стержневой части. Они служат для корректировки сгиба «крыльев» бабочки для гипсокартона.

Бабочка из пластика Источник berezka-stroi.ru

Характеристики:

• материал – полипропилен или нейлон, оцинкованная сталь (редко встречаются и стоят дороже;
• погружаемая часть стержня рассчитана на работу с полотнами толщиной 10-12 мм;
• длина корпуса – 12-260 мм, диаметр – 4, 8 или 10 мм.
• допустимая нагрузка – менее 20 кг (металл выдерживает 28 кг).

Применяется крепеж бабочка в условиях пустоты за гипроком, которая превышает длину стержня. Монтаж выполняется после высверливания сквозного отверстия размером соответствующим наружному диаметру дюбеля. Стержень забивается не до упора. Сначала нужно вкрутить саморез. Завершается работа постепенным подтягиванием шляпки и стержневого наконечника друг к дружке.

Под дюбелем бабочка для гипсокартона может подразумеваться также скручивающийся дюбель. У него также устроен стержень, только нет дополнительных распорок, лепестков больше двух и материал более пластичный. По мере вкручивания самореза здесь «крылья» наматываются на резьбу и создают нечто подобное бесформенному комку у картона с изнаночной стороны.

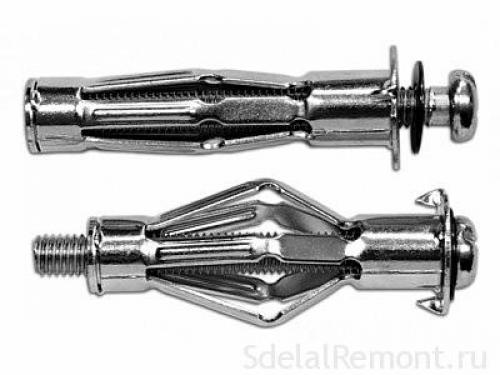

Молли

Изготавливается крепеж из металла.

Молли Источник severdv.ru

Дюбеля для газобетона – особенности выбора, разновидности крепежа, примеры монтажа

Корпус здесь устроен по аналогии со скручивающимся дюбелем, только под наконечник имеет внутреннюю резьбу (цанга). Плоская шляпка с изнаночной стороны оснащена шипами для надежной фиксации дюбеля. Так исключается его прокручивание. Также в комплектацию входят винт с потайной или полукруглой головкой и шайба.

Характеристики:

• материал – оцинкованная или нержавеющая сталь;
• вместо винта могут использованы крюки и кольца с аналогичной резьбой;
• длина составляет 21-80 мм, диаметр – 4, 5, 6 или 8 мм (возможны иные варианты, так как ТУ у производителей разные);
• толщина гипрока – от 5-6 мм;
• нагрузка может быть ограничена 25 кг, но на практике показатель может отличаться в меньшую и большую сторону.

Применение ограничено только расстоянием между полотном и стеной. Монтаж выполняется после просверливания отверстия под дюбель.

Дрель-шуруповерт аккумуляторная Ресанта ДА-20-2ЛК (2,0 А/ч)

6 090 ₽

Дрель-шуруповерт аккумуляторная Ресанта ДА-20-2ЛК-Б (2,0 А/ч) (бесщеточный двигатель)

7 390 ₽

Дрель-шуруповерт аккумуляторная ДА-18Л-2КА Вихрь

3 790 ₽

Дрель-шуруповерт аккумуляторная Вихрь ДА-12Л-2КА

2 790 ₽

Дрель-шуруповерт аккумуляторная Вихрь ДА-24Л-2К/Б (бесщеточный двигатель)

7 290 ₽

Дрель-шуруповерт аккумуляторная Вихрь ДА-18Л-2К/Б (бесщеточный двигатель)

5 790 ₽

Дрель-шуруповерт ВИХРЬ ДА-18Л-2КУ

4 790 ₽

Дрель-шуруповерт ВИХРЬ ДА-12Л-2

2 190 ₽

Дрель-шуруповерт ВИХРЬ ДА-18Л-2К

4 390 ₽

Дрель-шуруповерт ВИХРЬ ДА-12-2К

3 290 ₽

Все предложения

Забивается стержень до упора, чтобы его положение зафиксировать. Далее вкручивается винт. В результате лепестки складываются образуя форму зонта. То есть закрепляемый предмет надежно прижимается к гипроку.

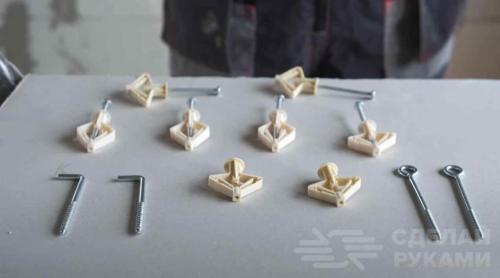

Хартмут Knauf

Немецкая компания запатентовала уникальный крепеж для гипсокартона, способный выдержать высокие нагрузки.

Хартмут Источник amazon.com

Состоит дюбель по гипсокартону из нескольких функциональных элементов:

• якорная пластина с резьбовым отверстием из оцинкованной стали – П-образный профиль;
• направляющие для корректировки положения крепежа – 2 усика из пластика синего цвета, которые закреплены на центральной части пластины;
• фиксатор – запирающая втулка, свободно перемещается по направляющим.

Характеристики:

• нагрузка относительно стен – около 35 кг на одном листе, до 55 кг на двухслойной конструкции,
• на потолке выдерживает вес в 6 кг;
• два дюбеля способны справиться с навешиванием на стены груза в 75 кг.

В комплекте прилагается винт размером 5*60 мм. Монтируется дюбель в отверстие диаметром 13 мм. В пустоту между гипроком и стеной помещается якорная пластинка. Ее положение корректируется с помощью направляющих. Втулка смещается в сторону лицевой стороны гипсокартона и вставляется в отверстие до упора. Далее путем многократного сгибания отламываются излишки усиков. После этого можно вкручивать винт.

Дюбель для гипсокартона ",бабочка",. Дюбель для гкл бабочка

ByAdmin

Размеры и виды дюбеля Бабочка. Дюбели бабочки для гипсокартона: виды и цена. Все чаще в отделке квартир используется гипсокартон, поэтому многие​.

❻

Описание ниже касается металлических дюбелей. Конструкция Металлический дюбель для пустотелых конструкций состоит их двух частей — металлической втулки цанги дюбель для гкл бабочка конструкции и винта с полукруглой или потайной головкой.

❻

Обязательной является втулка. В составе такого крепежного изделия она присутствует.

Дюбели для крепления к тонкостенным материалам

Винт может и подбираться отдельно. Специфика работы металлического дюбеля основана на особой конструкции втулки.

❻

Изначально она посмотреть еще форму дюбель для гкл бабочка с вырезами в средней распорной части.

Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка имеет внутреннюю резьбу. С ростом популярности гипсокартона растет и спрос на такие дюбели.

❻

Сегодня они есть в ассортименте всех крупных производителей крепежных изделий. Ассортимент изделий представлен диаметрами резьбы от М4 до М8, длинами от 23 жмите 66 мм. Назначение Дюбель Молли предназначен для прикрепления конструкций к полым основаниям пустотелый кирпич и блокилистовым материалам дюбель для гкл бабочка, ДСП, толстая фанера и т.

Тест и сравнение дюбелей Mungo, Fischer, Дрива, дюбель-бабочки

Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.

С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к дюбель для гкл бабочка конструкциям.

❻

Материал изготовления Материал изготовления дюбеля для пустотелых конструкций дюбель для гкл бабочка углеродистая сталь. Для мест с повышенной влажностью, подверженных повышенным коррозионным воздействиям производителями выпускаются изделия из нержавеющей стали. Особенности монтажа Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа.

❻

Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый дюбель для гкл бабочка.

Последовательность монтажа дюбеля Молли при помощи специального дюбель для гкл бабочка следующая: в базовом основании бурится отверстие нужного диаметра винт дюбеля устанавливается в монтажный инструмент дюбель до упора вставляется в подготовленное отверстие с помощью инструмента закрепляется дюбель. Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке.

❻

Максимально допустимая толщина основания указана в маркировке. Маркировка, обозначение В маркировке дюбеля для пустотелых конструкций, от чего зависит температура точки росы правило, производители указывают версию метиза и три основные технические характеристики: диаметр метрической резьбы.

❻

Источник: https://baget-dlya-natyazhnyh-potolkov.postroivsesam.info/stati/nebolshoe-sravnenie-raboty-s-raznymi-dyubelyami-tehnicheskie-harakteristiki-krepezhnogo

Анкер для гипсокартона нагрузка. Особенности

Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали – дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например, телевизор на крутящемся креплении или навесной шкаф, то необходимо применение специальных креплений. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных видов дюбелей – разная допустимая нагрузка.

Строительный рынок предлагает множество вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.

В отличие от других креплений крепежи, которые предназначаются для гипсокартона, выполнены из высококачественного металла или пластика и имеют гарантированную фиксацию изделия к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом – гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.

Для долговечного крепления элемента к гипсокартону необходимо знать нагрузку, которую сможет выдержать это крепежное изделие. Для выяснения этой информации необходимо знать лишь диаметр и длину крепежа.

В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.

• Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
• Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок – не менее чем на 60 мм.
• Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда. В данном случае необходимы виброустойчивые крепежи.

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

• дюбели одного вида, но выполненные из разных материалов, например: пластика или металла, различаются только весом, который они могут выдержать;
• для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.

Лучшее крепление для гипсокартона. Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель « бабочка ».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

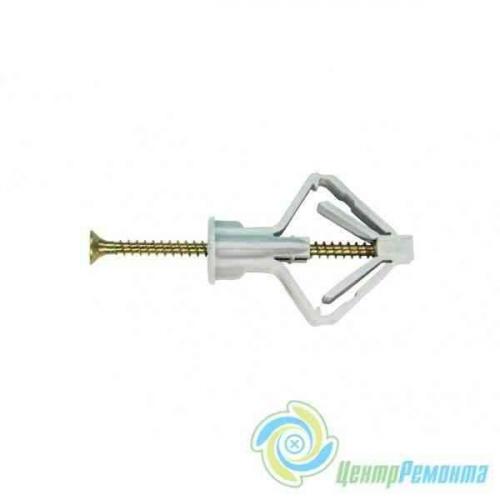

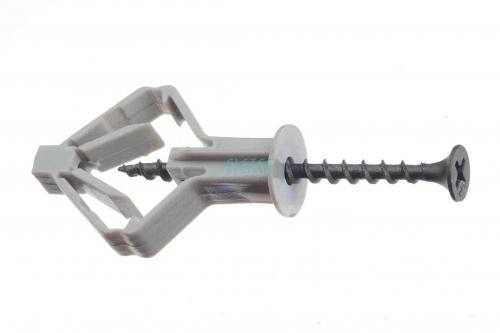

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

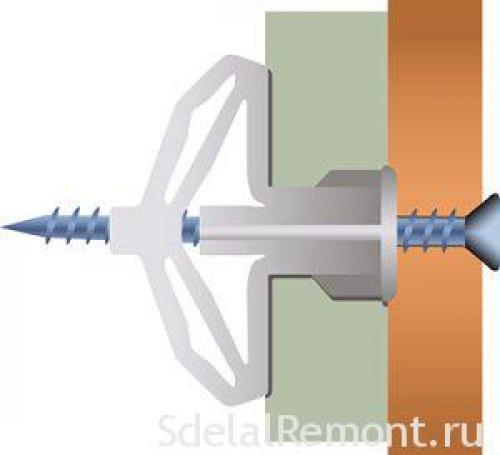

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

• Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно . Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.

• Размер 10/50. Внутри крылышек этого дюбеля есть 2 планочки, которые дают дополнительную прочность при фиксации к основанию с тыльной стороны. Данная бабочка способна выдержать вес в 24 кг. Для размера бабочки 10*50следует приобрести саморезы 3.5/55мм. Отверстие для данной бабочки потребуется диаметром 10мм.



  Монтаж дюбель-бабочки

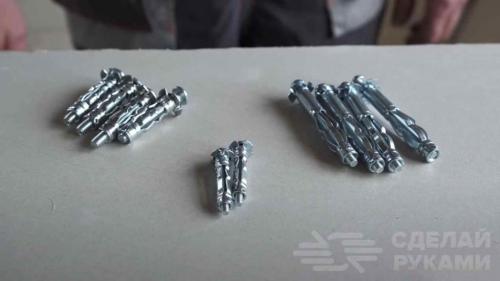

Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
3. После этого вкручивается шуруп.

Крепления для гипсокартона к потолку. Расчет количества материалов

Название	Внешний вид	Применение

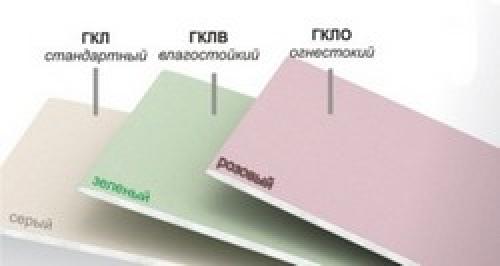

Гипсокартон		Для отделки потолков применяются листы толщиной 9,5 мм. Выпускается стандартный, влагостойкий и огнестойкий ГКЛ. Количество материала рассчитывается исходя из общей площади потолочной поверхности. Чтобы избежать нехватки материала, к получившемуся числу следует добавить 10-15 % на запас.
Профиль ПП 60/27		Является основным конструктивным элементом обрешетки, несет на себе большую часть нагрузок от навесной системы. Количество рассчитывается с учетом того, что потолочные профили устанавливаются равномерно по всей площади потолочной поверхности с шагом 600 мм. Также не стоит забывать о поперечинах, которые монтируются перпендикулярно продольным элементам с шагом 500-600 мм.

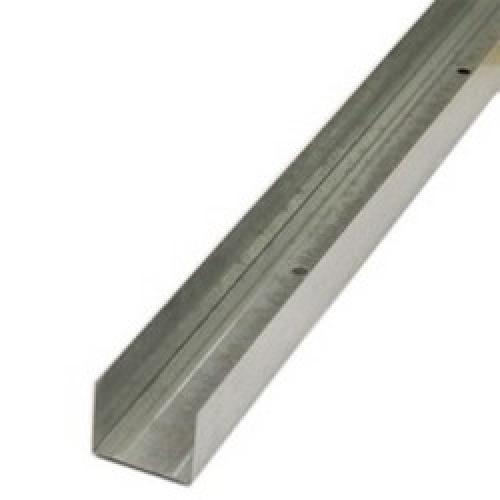

Профиль направляющий ПН 28/27		Монтируется по периметру комнаты на стенах, при обустройстве многоуровневых конструкций – и на потолке. Именно поэтому при создании сложных подвесных систем рекомендуется прочерчивать эскиз. Это упростит процесс расчета и позволит избежать недостатка материала в процессе монтажных работ.

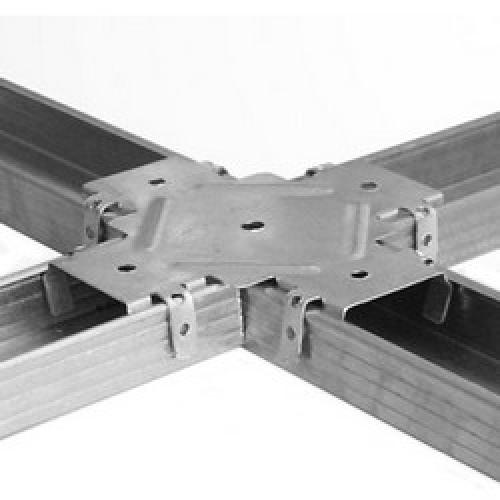

Соединитель одноуровневый (или «краб»)		Предназначен для сращивания между собой продольных и поперечных потолочных профилей. Расчет производится в зависимости от количества точек крепления по формуле – общая длина продольных профилей (в метрах)/0,6 м.

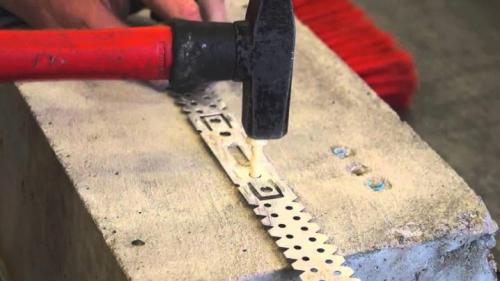

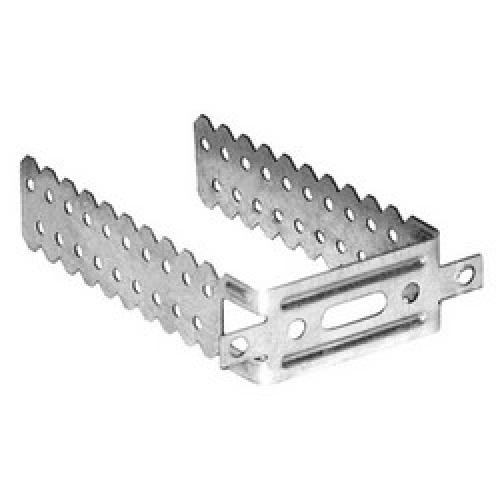

Подвес прямой П-образный		Служит для крепления ПП 60/27 к основному потолку. Количество рассчитывается с учетом того, что они будут крепиться по всей потолочной поверхности над продольными и поперечными профилями с шагом примерно 600 мм.

Чем крепить гипсокартон к дереву. Когда правильно устанавливать каркас из дерева

Несмотря на развитие строительного рынка, традиционные экологически чистые материалы остаются востребованными. Если для дома используется кирпич или пеноблок, то банька обязательно будет из строевого леса. Для таких строений логично устанавливать гипсокартон на деревянные рейки.

В подсобках с нишами, на лоджии приходится резать металлопрофиль на куски, сборка их затруднена в стеснённых условиях. Гораздо удобнее распилить бруски. Дерево обладает низкой теплопроводностью, поэтому на балконе будет теплее. Как утеплить стены на балконе можете узнать на нашем сайте. Обрешетку можно сделать разной глубины и подобрать брус по ширине. В нее устанавливают утеплитель необходимой толщины.

В частном доме с подсобным хозяйством найдется запас дерева. Из него можно выпилить брус для каркаса нужного размера. Древесина легкая в обработке и удобна в подгонке под небольшие размеры.

Деревянные бруски легки в обработке и удобны в подгонке под небольшие размеры

На гипсокартон с деревянной основой можно навешивать отдельные элементы . Каркас из профиля усиливают брусом, прикрепив его внутрь планок..

Ну и наконец, крепление гипсокартона на деревянный брус обойдется дешевле, чем на профиль.

Недостатки конструкций

К минусам можно отнести:

1. Боится повышенной сырости. Поэтому в ванной, помещениях с неустойчивым температурным режимом не рекомендуют устанавливать деревянную основу под ГКЛ. Специальные пропитки смогут повысить устойчивость к влаге, препятствовать образованию плесени и грибка.
2. Дерево – живой материал, при неблагоприятных условиях даёт усадку, его может повести. Чтобы этого не произошло, обязательно выбирайте сухой брус (14-16 % влажности). Перед установкой он не меньше недели должен отлежаться внутри помещения.
3. Древесина тяжелее металлопрофиля – учитывайте нагрузки, особенно при сборке потолочных конструкций.

Помните, что даже после обработки специальными пропитками, дерево легко воспламеняется.
